LNG機組
天然氣是一種優質潔凈燃料,在能源、交通等領域具有廣泛用途和發展前景。液化天然氣是天然氣開發利用的一項關鍵技術,在全世界已經形成一個產業。陜鼓可為液化天然氣制冷工藝提供核心的壓縮機組解決方案,產品能力覆蓋裝置處理規模30萬標方/天~2000萬標方/天。
針對中小規模LNG裝置(<230萬標方/天),陜鼓開發了單缸(一臺壓縮機組)單混合制冷劑循環的EBZ系列離心壓縮機組。
序號 | 機型 | 處理天然氣規模 |
1 | EBZ35 | 15~30萬方/天 |
2 | EBZ45 | 30~50萬方/天 |
3 | EBZ56 | 50~80萬方/天 |
4 | EBZ63 | 80~120萬方/天 |
5 | EBZ71 | 120~180萬方/天 |
6 | EBZ80 | 180~230萬方/天 |
針對大型LNG裝置,依據制冷工藝的不同,采用兩缸或者三缸方案。
陜鼓天然氣液化混合制冷劑機組采用的EBZ系列筒式離心壓縮機,該結構具有內外雙層缸,能夠?yàn)榭蛻魩順O低的泄漏和噪音指標,同時無需拆卸管道就可通過抽芯來檢維修。EBZ系列離心壓縮機流量覆蓋范圍從10~3000m3/min,排氣壓力最高可達25MPa。采用系列化設計及高效的三元流葉輪,對模型級進行合理匹配,在實現不同壓比的客戶需求時,保證壓縮機效率。
創新開發出整體撬裝式機組技術方案,滿足客戶低廠房空間、低檢維修空間、低土建施工成本及少現場安裝的需要,極大的方便了客戶。

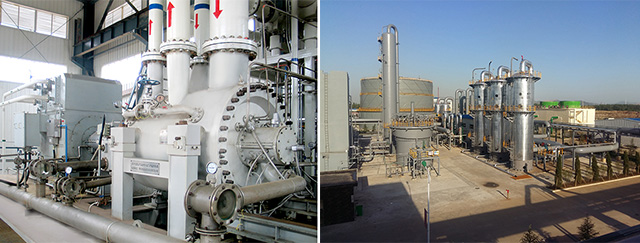

陜鼓已取得混合冷劑單循環制冷機組在運行業績30余臺套,這些機組有傳統二層平臺壓縮機風筒下進下出方案,也有整體撬裝方案。
在液化天然氣制冷工藝中,還存在丙烷預冷+混合冷劑制冷的工藝,特別是在一些大型LNG裝置中,更為常見。陜鼓可為天然液化裝置提供丙烷制冷壓縮機組。
2011年,陜鼓獲得出口伊朗的天然氣液化裝置33臺套撬裝式丙烷制冷機組,這是陜鼓目前為止獲得的單次最大規模制冷劑機組訂單。機組在車間完成了符合ASME PTC10標準的性能試驗,整機性能達到國際先進水平;采用撬裝方案,為客戶帶來安裝便捷,已實現一鍵啟動,無人值守的智能化功能應用。
注:以上機組應用的陜鼓專利技術包括小直徑工件光譜檢測工裝(實用新型專利號:2013205045230)、轉子吊裝裝置(實用新型專利號:201921282120X)等。
