高爐余壓能量回收透平機組(TRT)
高爐煤氣余壓回收透平發電裝置(簡稱TRT)是一種二次能量回收裝置,節能環保。采用TRT替代減壓閥組,回收了被減壓閥組白白釋放的能量,既凈化了環境(回收了能源),又降低了噪音,同時可為企業帶來可觀的經濟效益和社會效益。
TRT 共用型TRT

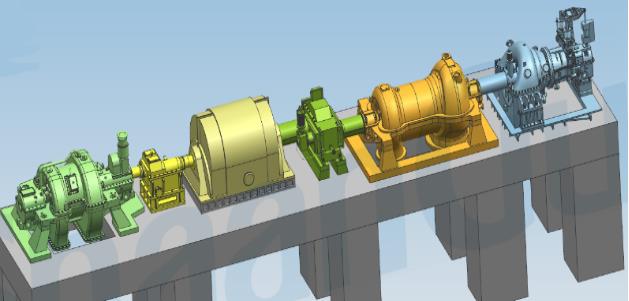

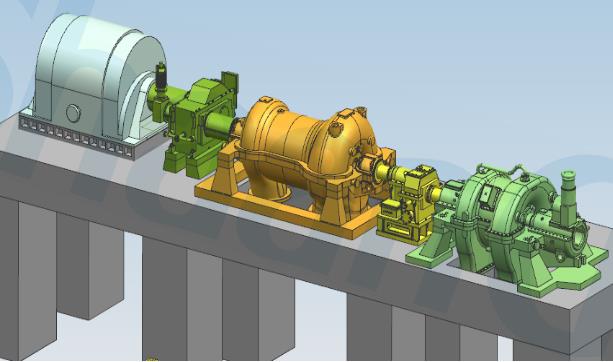

TRT可應用與多種布置形式,包括電動機+TRT,電動機+鼓風機+TRT三機組(BPRT),TRT+電動發電機+鼓風機+汽輪機四機組(BCRT)形式。
TRT發電機組 BPRT機組 BCRT機組
應用場合:高爐煤氣余壓能量回收系統,包括新上高爐和舊機組改造
產品系列范圍:形成MPG63~MPG100系列化機型,可覆蓋全世界所有范圍高爐(380~6500m3),用于干式、濕式及干式兩用,可提供兩座高爐共用一套設備的共用型TRT,進排氣方式根據用戶需求具有多樣性,包括下進氣下排氣、水平進氣水平排氣、下進氣軸向排氣,水平進氣軸向排氣等。
市場業績:1600余臺業績,90%以上市場占有率。
國際國內先進性:陜鼓創新研發的第三代新型TRT,高性能、高可靠性、輕量化,剛性轉子設計,具有遠程一鍵式全自動控制技術、高精度頂壓調節技術,氣動效率達到94%,代表國際先進水平,可滿足鋼鐵節能降耗及TRT提升發電量需求。該TRT新型高效節能技術被評為2021“鋼鐵產業鏈綠色低碳好技術”。
注:以上機組應用的陜鼓專利技術包括高爐煤氣余壓發電裝置的高爐頂壓穩定性自動控制方法(發明專利號:2003101058073)、高爐煤氣余壓透平發電裝置自動準同期并網方法(發明專利號:2004100260293)、一種干式除塵高爐煤氣能量回收透平裝置專用阻垢劑(發明專利號:2008101508241)、一種濕式除塵高爐煤氣能量回收透平裝置專用阻垢劑(發明專利號:2008101508152)、高爐煤氣余壓發電裝置并網后勵磁系統的自動調節方法(發明專利號:2009100232050)、自動準同期并網設備的一種自動投退方法(發明專利號:2009100232046)、交流勵磁機定子直流勵磁電源的遠程自動投退方法(發明專利號:2009100239242)、高爐煤氣余壓能量回收裝置的全自動升轉速控制方法(發明專利號:2009102190692)、一種能量回收裝置旁通閥在靜葉異常全關時的控制方法(發明專利號:2010102715852)、一種軸向排氣型煤氣透平的軸承溫度冷卻控制裝置(發明專利號:201010610749x)、TRT機組靜葉伺服控制系統的安全控制方法(發明專利號:2011101943413)、一種TRT機組自控系統電源緊急故障時的安全控制方法(發明專利號:2011104563473)、一種TRT危急遮斷器(實用新型專利號:2019204238981)、一種模塊化高爐煤氣除氯裝置(實用新型專利號:2019209282247)、動葉齒型異形倒角的造型方法及其加工方法(發明專利號:201910802941X)、兩級軸流透平葉型及其高煤爐熱量回收裝置(同日)(實用新型專利號:2019214272508)、高爐煤氣透平膨脹機(外觀設計專利號:202030050383X)、一種橢圓瓦軸承與可傾瓦軸承形成的四支撐高速轉子系統(實用新型專利號:202020428976X)、一種三級煤氣透平、靜葉及動葉(同日)(實用新型專利號:2020232830774)、一種兩級煤氣透平、用于煤氣透平的靜葉及動葉(同日)(實用新型專利號:202023286052X)、一種兩級煤氣透平、靜葉及動葉(同日)(實用新型專利號:2020232838954)、一種兩級煤氣透平、用于兩級煤氣透平的靜葉及動葉(實用新型專利號:2020232860534)、一種高轉速高爐煤氣能量回收透平(同日)(實用新型專利號:202122218421X )、一種三級能量回收煤氣透平及動葉(同日)(實用新型專利號:2021222152238)、靜葉(三級煤氣透平)(外觀設計專利號:2021306812526)、動葉(三級煤氣透平)(外觀設計專利號:202130681223X)、一種用于工業拖動的高速高爐煤氣能量回收透平(實用新型專利號:2021229442250)等52項專利技術。
